Keyway broach set type D

Der duMont Räumwerkzeugsatz Typ D ist für die Herstellung grösserer Keilnuten in bereits bearbeiteten Durchgangsbohrungen konzipiert.

Er eignet sich für Keilnutbreiten von 10, 12 und 14 mm sowie für Bauteile wie grössere Zahnräder, Riemenscheiben, Kupplungsnaben und Antriebselemente. Damit ist der Satz besonders geeignet für belastbare, formschlüssige Welle-Nabe-Verbindungen.

Die Räumnadeln bestehen aus HSS und verfügen über abgestufte, präzise geschliffene Schneidzähne. Das Material wird dadurch kontrolliert und schrittweise abgetragen, bis die erforderliche Nuttiefe erreicht ist. Bei Bedarf ermöglichen Einlagen weitere Räumhübe und die präzise Einstellung der endgültigen Räumtiefe.

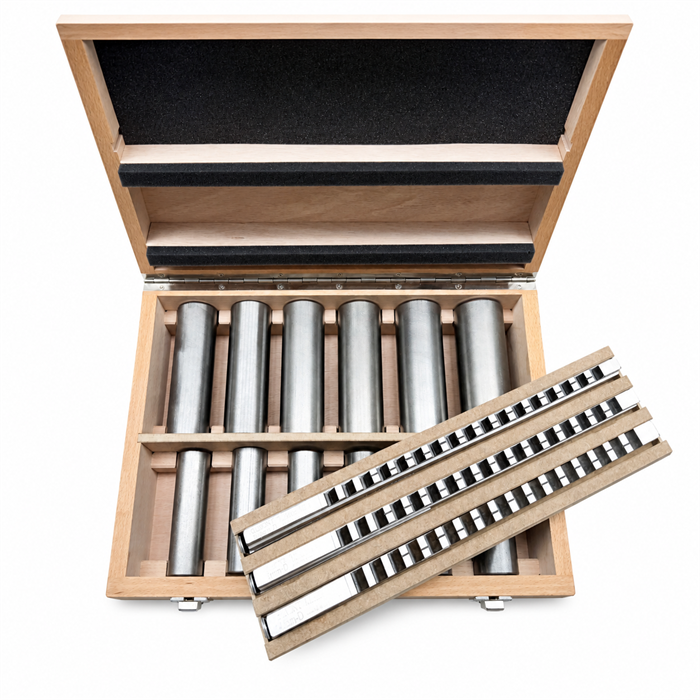

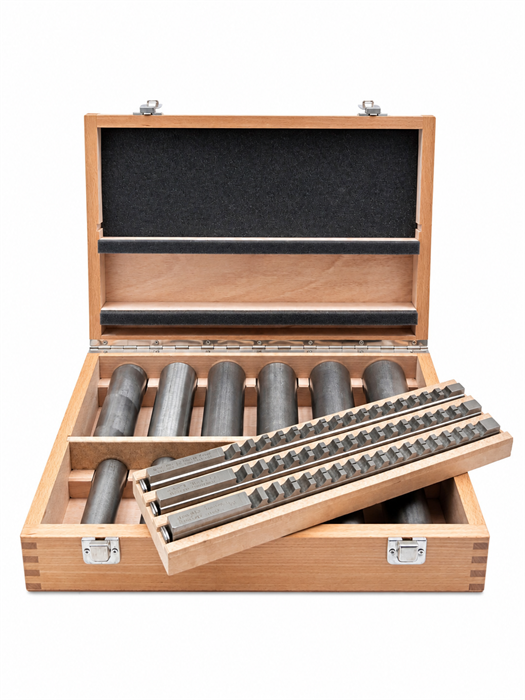

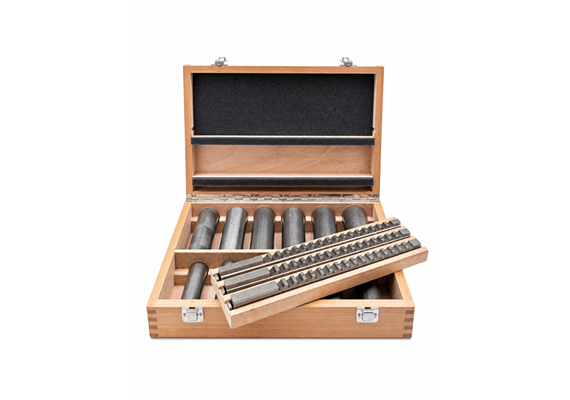

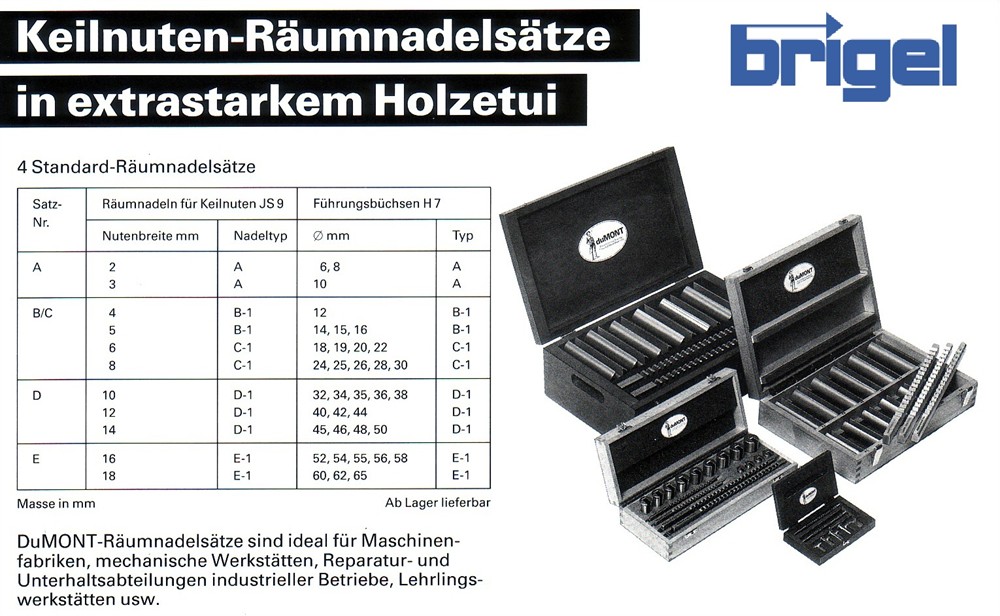

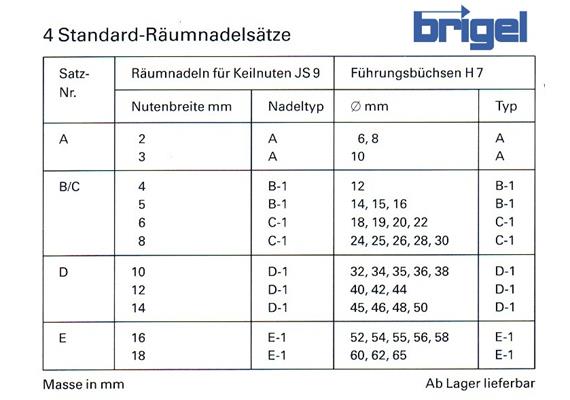

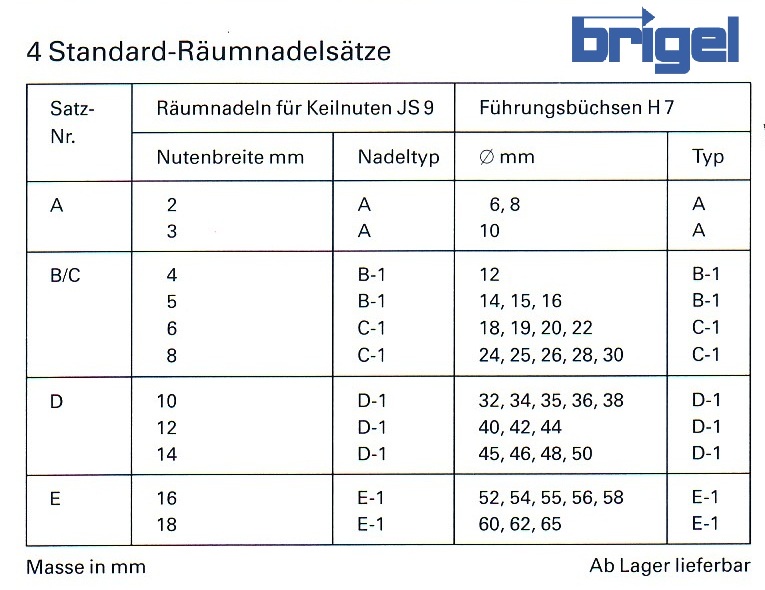

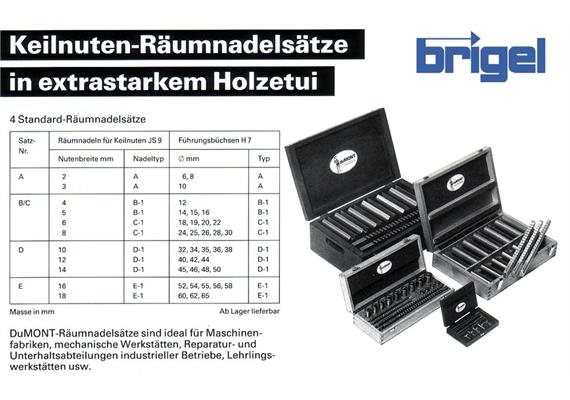

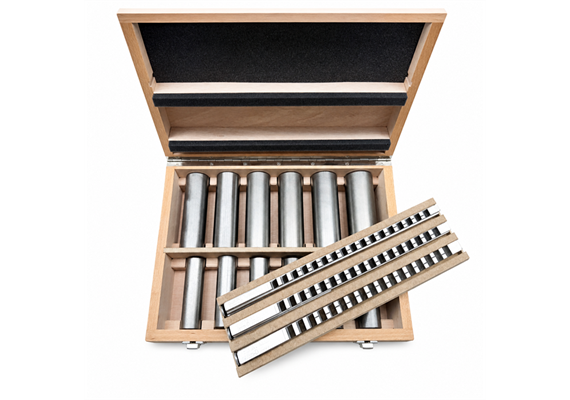

Der metrische Räumwerkzeugsatz Nr. 80 umfasst drei Räumnadeln der Baugrösse D und zwölf passende Führungsbuchsen für unterschiedliche Bohrungsdurchmesser. Räumnadel und Führungsbuchse müssen stets derselben Baugrösse zugeordnet werden.

Die Führungsbuchse zentriert die Räumnadel in der Bohrung und unterstützt eine gleichmässige Führung während des Pressvorgangs. Der Satz ermöglicht insgesamt 36 Kombinationen aus Keilnutbreite und Bohrungsdurchmesser. Für die Bearbeitung wird eine geeignete, ausreichend stabile Presse verwendet; bei grösseren Keilnuten ist eine Hydraulikpresse in der Regel zweckmässig.

Eine stabile Werkstückauflage, die korrekte Zuordnung von Räumnadel und Führungsbuchse sowie ein geeigneter Kühlschmierstoff unterstützen eine saubere, masshaltige Bearbeitung und eine lange Standzeit der Schneiden. Der duMont Räumwerkzeugsatz Typ D bietet damit eine flexible und wirtschaftliche Grundausstattung für Werkstätten, Instandhaltung sowie kleinere und mittlere Fertigungsserien.
