Räumwerkzeugsatz Typ A/B/C one pass

Der duMont Räumwerkzeugsatz Typ A/B/C One-Pass ist für das schnelle und präzise Einbringen von Keilnuten in bereits bearbeitete Durchgangsbohrungen ausgelegt.

Er eignet sich besonders für Einzelteile, Reparaturarbeiten und kleinere Serien mit identischen Keilnuten in unterschiedlichen Bohrungsdurchmessern. Die One-Pass-Räumnadeln erzeugen die vollständige Nutenbreite und Nutentiefe in einem einzigen Presshub. Einlagen zur schrittweisen Vertiefung der Nut sind nicht erforderlich.

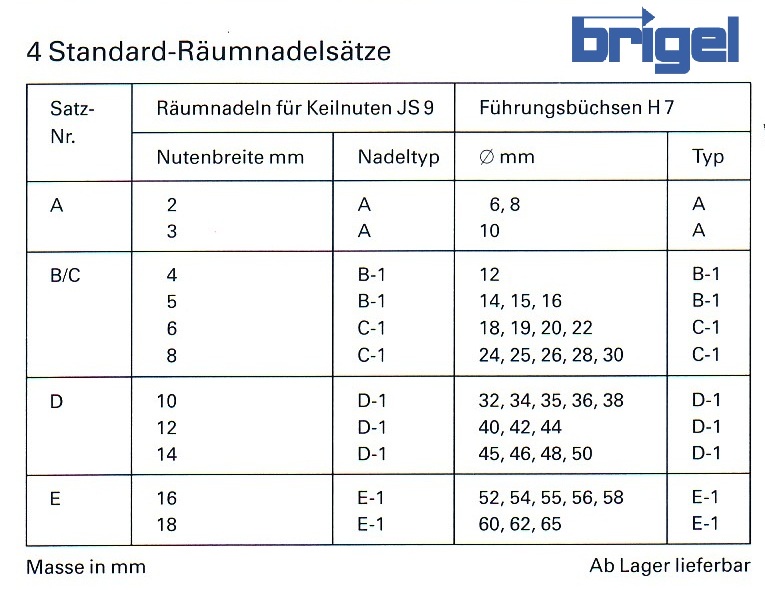

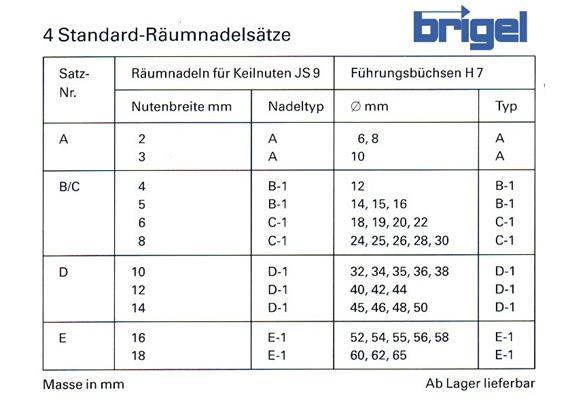

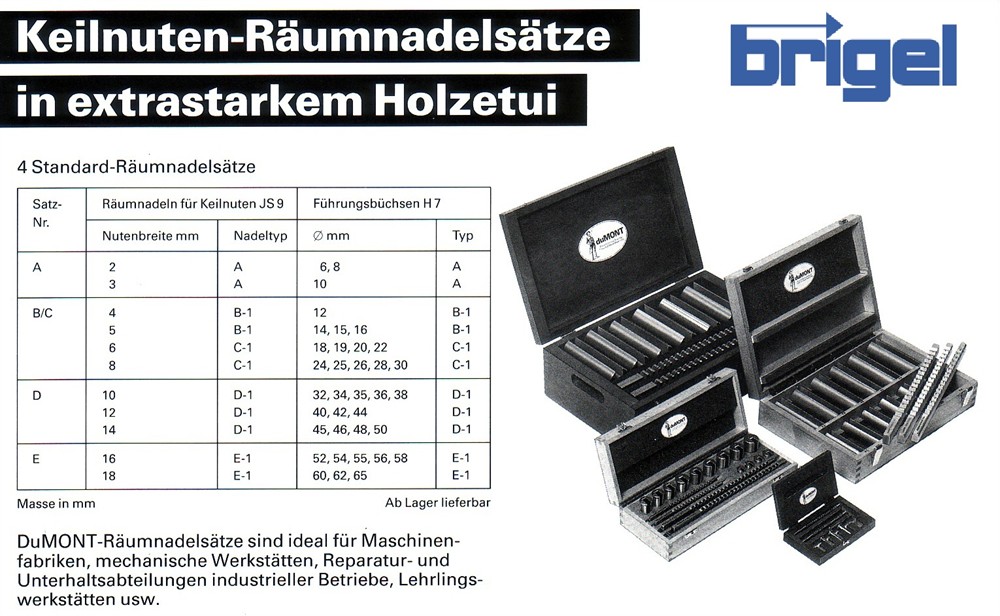

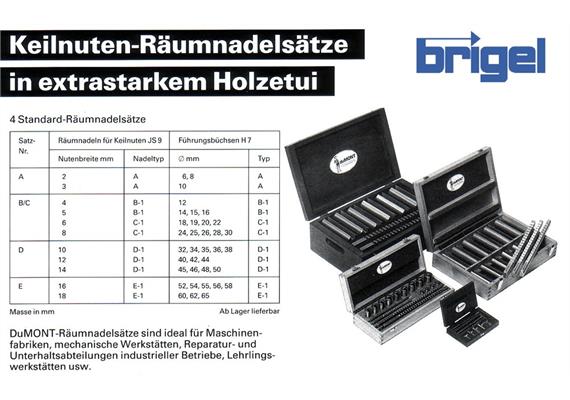

Der Satz umfasst Räumnadeln der Baugrössen A, B und C sowie passende Führungsbuchsen für unterschiedliche Bohrungsdurchmesser. Mit der richtigen Kombination aus Räumnadel und Führungsbuchse lassen sich kleinere bis mittlere Keilnutgrössen mit einer kompakten Werkzeugausstattung bearbeiten.

Räumnadel und Führungsbuchse müssen stets derselben Baugrösse zugeordnet werden, beispielsweise A/I zu A/I, B/II zu B/II und C/III zu C/III. Die Führungsbuchse wird in die Werkstückbohrung eingesetzt und positioniert die Räumnadel während des Pressvorgangs exakt. Die aus HSS gefertigten Räumnadeln besitzen abgestufte Schneidzähne und sorgen für einen gleichmässigen, kontrollierten Materialabtrag.

Sie können mit einer geeigneten Handhebelpresse oder Hydraulikpresse eingesetzt werden. Eine stabile Werkstückauflage, die korrekte Kombination aus Räumnadel und Führungsbuchse sowie ein geeigneter Kühlschmierstoff unterstützen eine saubere Nutform und eine lange Werkzeugstandzeit.

Der duMont Räumwerkzeugsatz Typ A/B/C One-Pass bietet eine wirtschaftliche Lösung für die präzise Herstellung von Keilnuten an Naben, Zahnrädern, Riemenscheiben, Kupplungen und ähnlichen Maschinenelementen.
