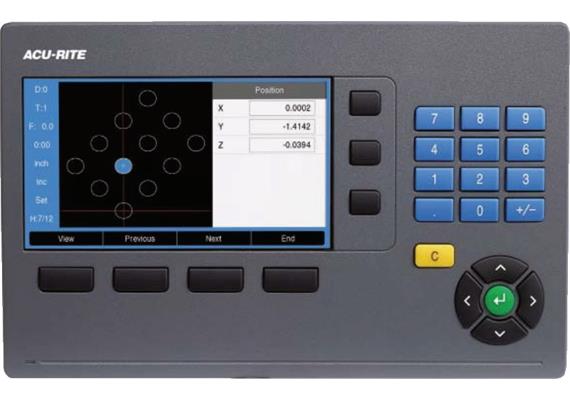

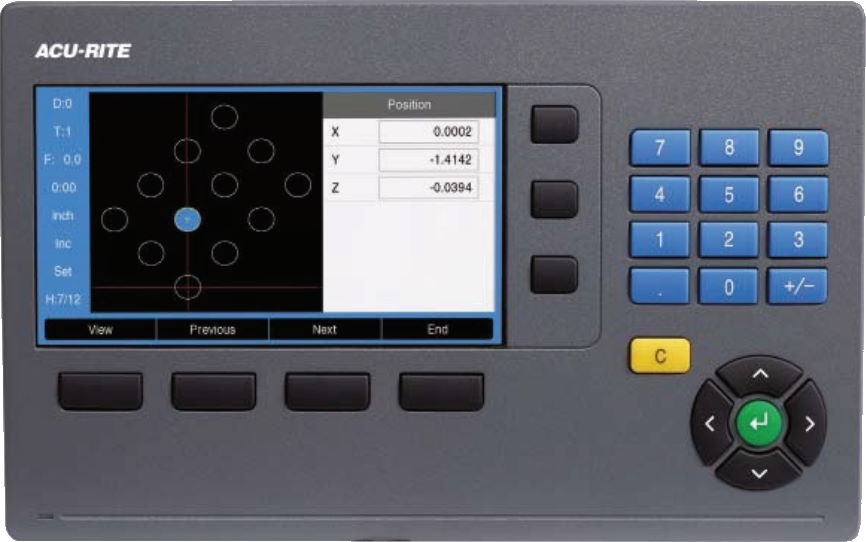

ACU-RITE Positionsanzeige DRO203 für 2 und 3 Achsen

Die ACU-RITE Positionsanzeige DRO203 ist eine flexible Digitalanzeige für Werkzeugmaschinen mit zwei oder drei konfigurierbaren Achsen. Sie eignet sich besonders für den Einsatz an Fräs-, Bohr- und Drehmaschinen.

Das 7-Zoll-TFT-Farbdisplay (15:9, Auflösung 800 x 400 Pixel) stellt Positionswerte, Dialog- und Eingabeanzeigen sowie eine grafische Positionierhilfe übersichtlich dar. Die Klartext-Dialogführung und die Restweg-Anzeige führen sicher zur nächsten Position. Die DRO203 unterstützt Absolut- und Inkremental-Anzeige, verschiedene Achsbezeichnungen, die Umschaltung zwischen Millimeter und Zoll sowie einen Massfaktor.

Zur täglichen Arbeit stehen 10 Bezugspunkte, die Verwaltung von 16 Werkzeugen, ein integrierter Taschenrechner, eine Referenzmarken-Auswertung (REF) für abstandscodierte oder einzelne Referenzmarken sowie eine grafische Einfahrhilfe zur Verfügung. Die Fehlerkompensation umfasst lineare und abschnittsweise lineare Achsfehlerkompensation über bis zu 200 Stützpunkte sowie eine Losekompensation zum Ausgleich des Umkehrspiels.

Für Fräs- und Bohranwendungen bietet die DRO203 unter anderem die Berechnung von Bohrbildern (Lochkreise, Lochreihen) sowie Werkzeugradius- und Werkzeuglängen-Korrektur. Für Drehanwendungen stehen ein Kegelrechner, die Umschaltung zwischen Radius- und Durchmesseranzeige, das Einfrieren der Werkzeugposition beim Freifahren sowie eine Summenanzeige für gekoppelte Achsen (z. B. bei separatem Oberschlitten) zur Verfügung.

Die DRO203 verfügt über TTL-Messgeräte-Eingänge und eine USB-Schnittstelle vom Typ C zum Ein- und Auslesen von Daten. Das robuste Gehäuse mit spritzwassergeschützter Druckpunkttastatur entspricht der Schutzart IP40, die Vorderseite ist nach IP54 geschützt. Als Zubehör sind Standfuss, Montagearm-Halter und Schutzhülle erhältlich.
