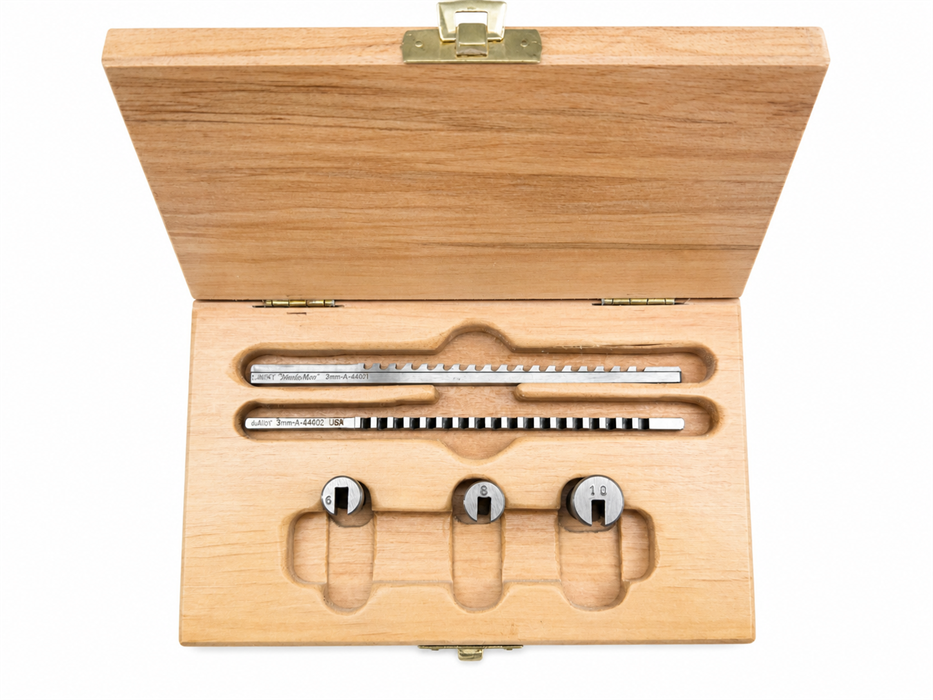

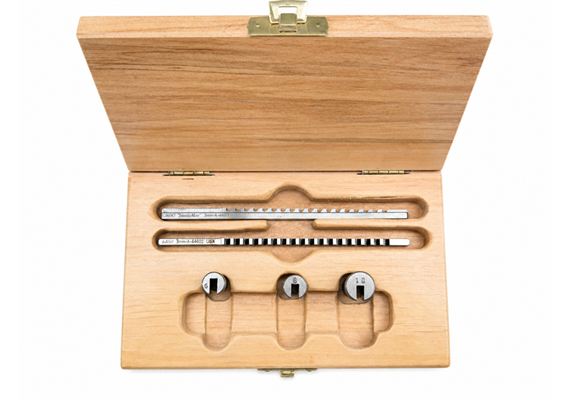

Jeu de broches type A Tol. P9

Der duMont Räumwerkzeugsatz Typ A P9 ist für die präzise Herstellung kleiner Keilnuten in bereits bearbeiteten Durchgangsbohrungen vorgesehen.

Er eignet sich für Anwendungen mit einer P9-Toleranz der Nabennut nach DIN 6885 und ermöglicht einen festen Sitz der Passfeder in der Nabe.

Typische Werkstücke sind kleinere Zahnräder, Riemenscheiben, Kupplungsnaben, Stellringe und ähnliche Maschinenelemente. Die Räumnadeln bestehen aus HSS und verfügen über abgestufte Schneidzähne für einen kontrollierten Materialabtrag. Mit einer passenden Führungsbuchse der Baugrösse A wird die Räumnadel exakt in der vorbereiteten Bohrung positioniert.

Während des Pressvorgangs entsteht eine masshaltige Keilnut mit definierter P9-Toleranz. Abhängig von Räumnadelgrösse und erforderlicher Nutentiefe erfolgt die Bearbeitung in einem oder mehreren Presshüben. Bei Bedarf werden Einlagen zwischen Führungsbuchse und Räumnadel eingesetzt, um das Werkzeug für weitere Räumvorgänge anzuheben und die erforderliche Nutentiefe schrittweise zu erreichen.

Der Räumwerkzeugsatz wird mit einer geeigneten Handhebel- oder Hydraulikpresse verwendet. Eine stabile Werkstückauflage, die korrekte Zuordnung von Räumnadel und Führungsbuchse sowie ein geeigneter Kühlschmierstoff unterstützen eine saubere Bearbeitung und eine lange Standzeit der Schneiden.

Der duMont Räumwerkzeugsatz Typ A P9 ist damit eine wirtschaftliche Lösung für Werkstätten und kleinere Serienfertigungen, die präzise Keilnuten nach DIN 6885 mit festem Sitz herstellen möchten.
