Jeu de broches type B/C

Der duMont Räumwerkzeugsatz Typ B/C ist für die Herstellung von Keilnuten in bereits bearbeiteten Durchgangsbohrungen ausgelegt.

Er deckt mittlere Nutenbreiten ab und eignet sich für Bauteile wie Naben, Zahnräder, Riemenscheiben und Kupplungselemente. Die enthaltenen Räumnadeln bestehen aus HSS und verfügen über abgestufte Schneidzähne für einen kontrollierten Materialabtrag.

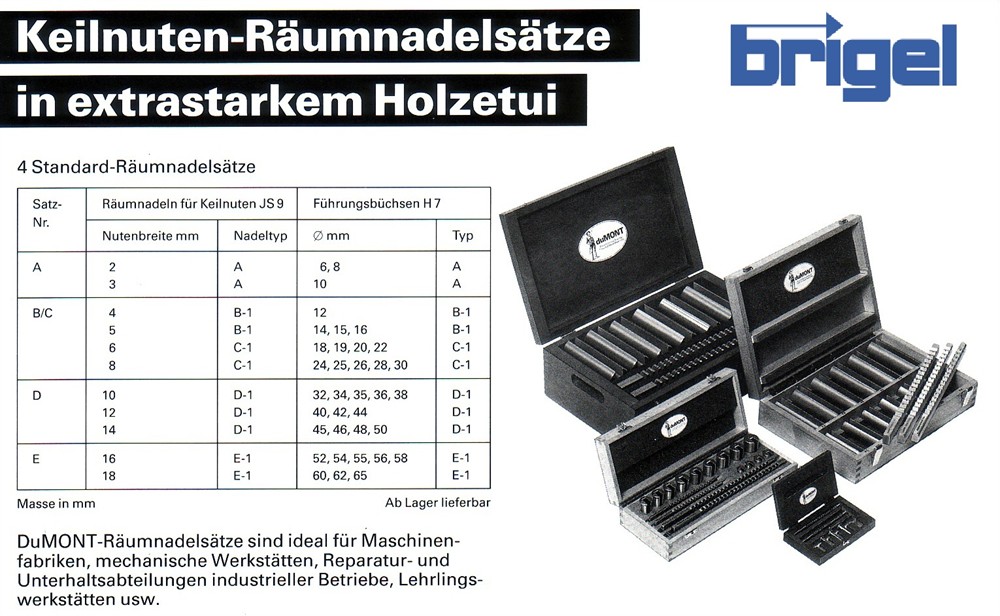

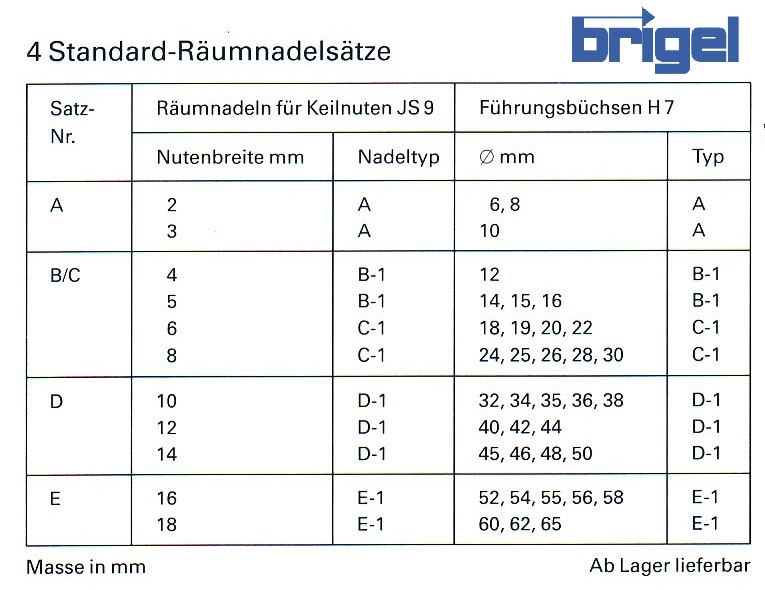

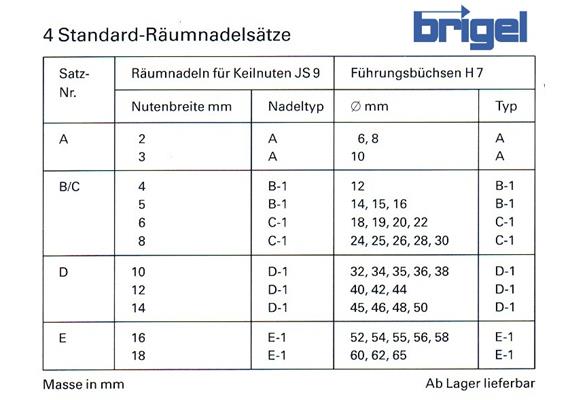

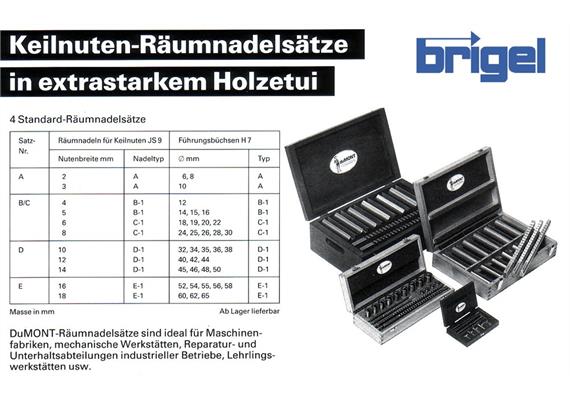

Der metrische Satz umfasst Räumnadeln für 4-mm- und 5-mm-Keilnuten der Baugrösse B-1 sowie für 6-mm- und 8-mm-Keilnuten der Baugrösse C-1. Dazu gehören passende geschlitzte Führungsbuchsen für unterschiedliche Bohrungsdurchmesser.

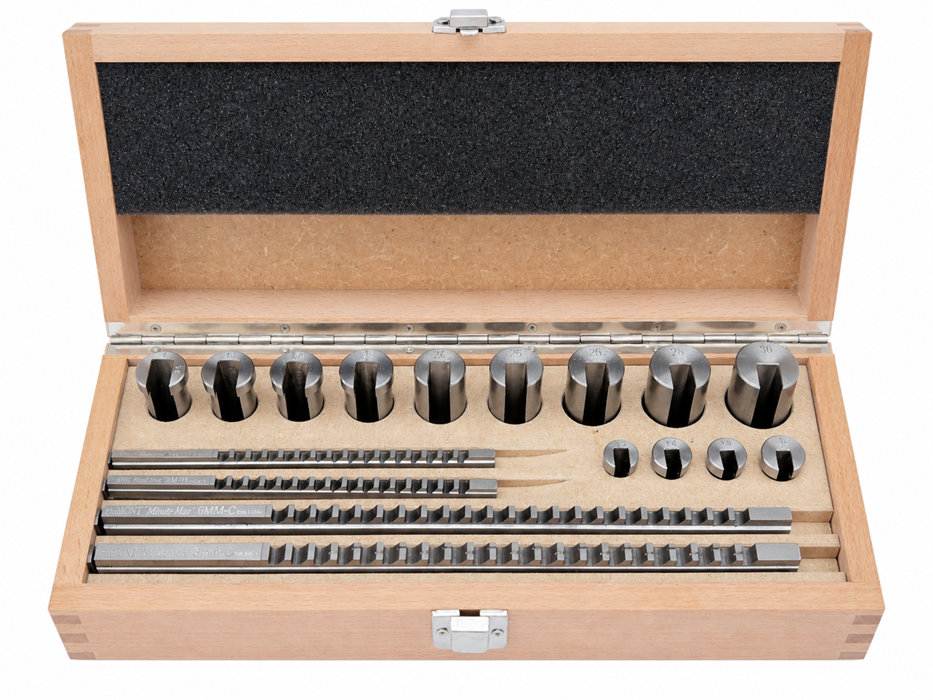

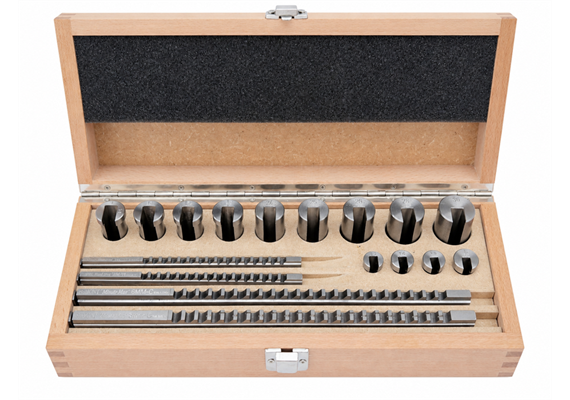

Räumnadel und Führungsbuchse müssen stets derselben Baugrösse zugeordnet werden, zum Beispiel B-1 zu B-1 und C-1 zu C-1. Der Standardsatz Nr. 70 umfasst vier Räumnadeln und 13 Führungsbuchsen und ermöglicht damit 26 Kombinationen aus Keilnutbreite und Bohrungsdurchmesser.

Die Keilnut wird mit einer geeigneten Handhebelpresse oder Hydraulikpresse geräumt. Die Schneidzähne tragen das Material schrittweise ab, bis die vorgesehene Nuttiefe erreicht ist. Wenn mehrere Durchgänge erforderlich sind, werden Einlagen zwischen Führungsbuchse und Räumnadel eingesetzt. Sie gleichen den bereits abgetragenen Werkstoff aus und ermöglichen die weitere Zustellung auf die erforderliche Räumtiefe.

Durch die Kombination mehrerer Räumnadeln und Führungsbuchsen bietet der Satz eine flexible Grundausstattung für Werkstatt, Instandhaltung und kleinere bis mittlere Serien. Die Werkzeuge können für Stahl sowie verschiedene Eisen- und Nichteisenwerkstoffe eingesetzt werden, sofern Presskraft, Schnittlänge, Werkstückaufspannung und Kühlschmierung auf die jeweilige Anwendung abgestimmt sind. Der duMont Räumwerkzeugsatz Typ B/C ermöglicht damit die wirtschaftliche und reproduzierbare Herstellung masshaltiger Keilnuten.
