Jeu de broches type B/C Tol. P9

Der duMont Räumwerkzeugsatz Typ B/C P9 ist für die präzise Herstellung von Keilnuten mittlerer Grösse in bereits bearbeiteten Durchgangsbohrungen ausgelegt.

Er eignet sich für Bauteile wie Zahnräder, Riemenscheiben, Kupplungsnaben und weitere Maschinenelemente mit formschlüssiger Welle-Nabe-Verbindung. Die P9-Toleranz der Nabennut nach DIN 6885 ermöglicht einen festen Sitz der Passfeder in der Nabe.

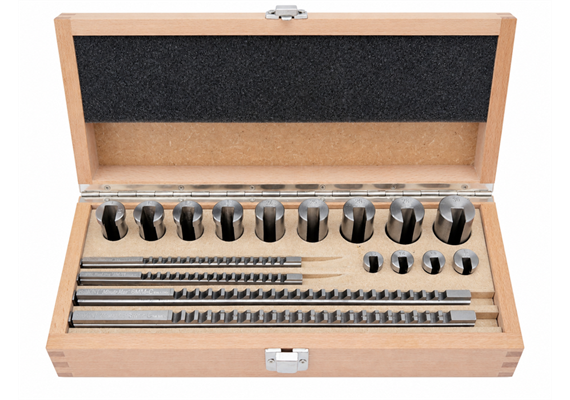

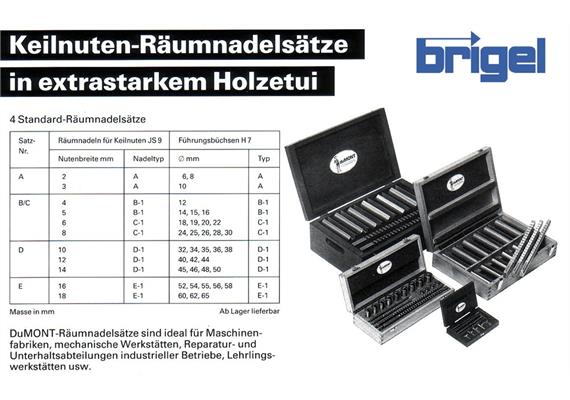

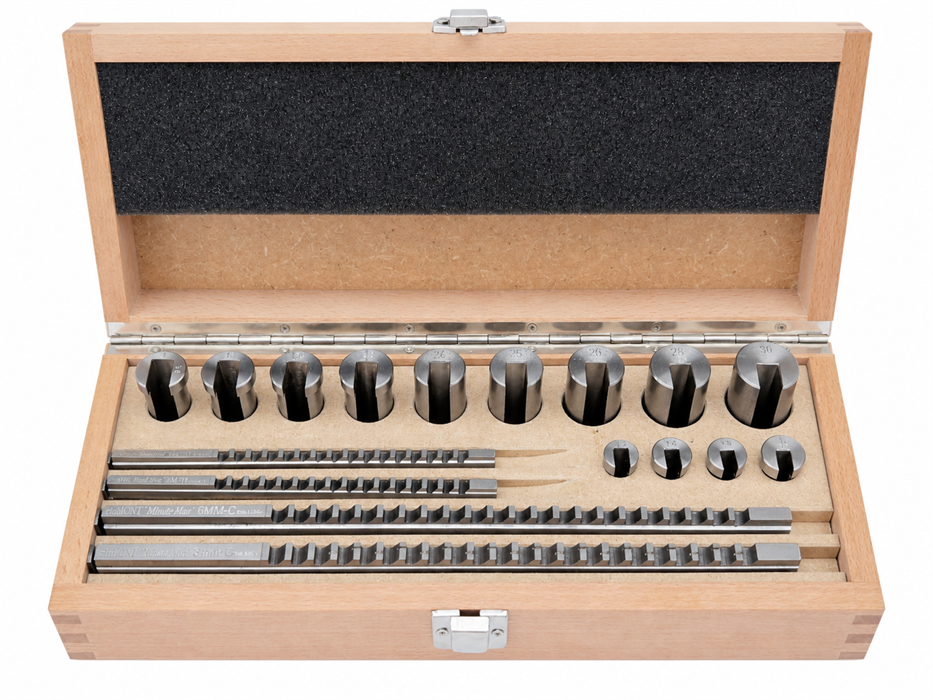

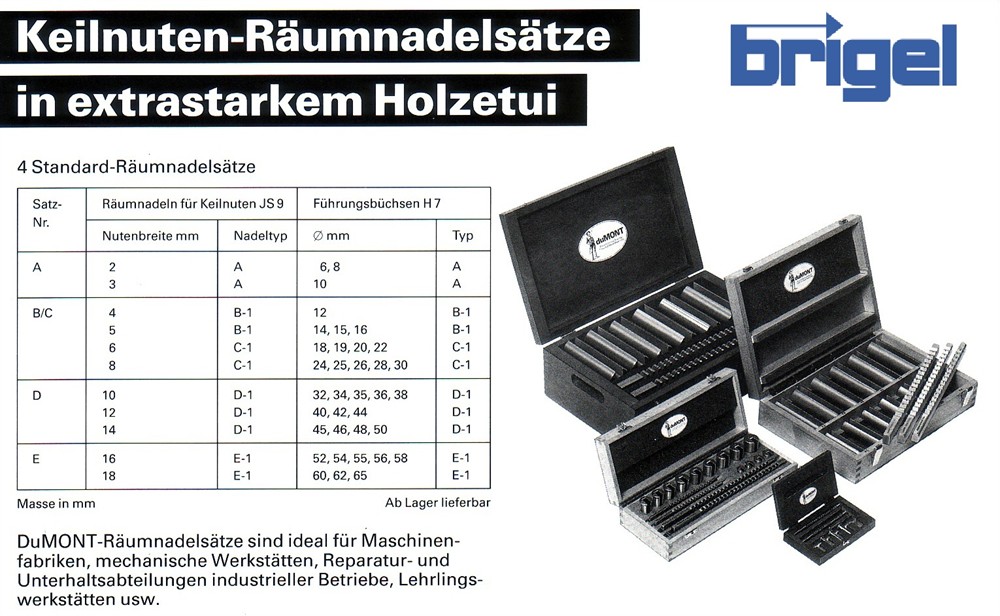

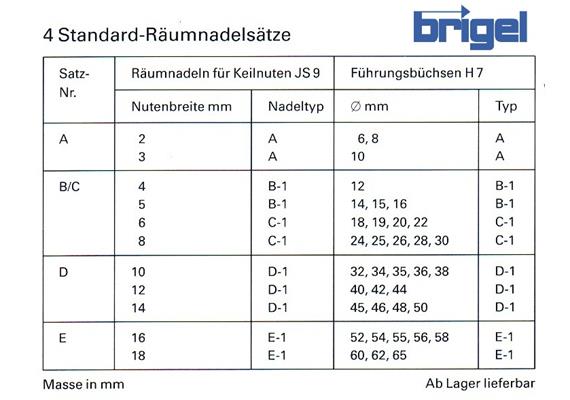

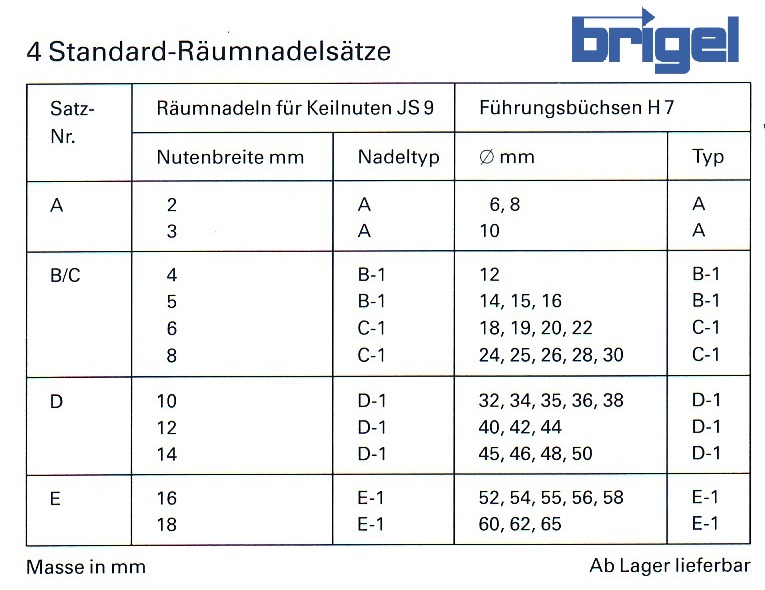

Der metrische Satz kombiniert HSS-Räumnadeln der Baugrösse B-1 für Keilnuten mit 4 und 5 mm Breite sowie der Baugrösse C-1 für Keilnuten mit 6 und 8 mm Breite. Die abgestuften Schneidzähne tragen das Material beim Pressen kontrolliert und gleichmässig ab und erzeugen masshaltige Keilnuten.

Passende Führungsbuchsen für verschiedene Bohrungsdurchmesser zentrieren und führen die jeweilige Räumnadel während des Räumvorgangs. Räumnadel und Führungsbuchse müssen immer derselben Baugrösse zugeordnet werden, beispielsweise B-1 zu B-1 und C-1 zu C-1. Abhängig von Räumnadelgrösse und erforderlicher Nutentiefe wird die Keilnut in einem oder mehreren Presshüben gefertigt. Bei Bedarf werden Einlagen eingesetzt, um die Räumnadel für weitere Räumhübe anzuheben und die endgültige Nutentiefe zu erreichen.

Für die Anwendung werden eine geeignete Handhebelpresse oder Hydraulikpresse, eine stabile Werkstückauflage und ausreichend Kühlschmierstoff empfohlen. Der duMont Räumwerkzeugsatz Typ B/C P9 bietet damit eine wirtschaftliche und vielseitige Lösung für wiederkehrende Räumarbeiten und die reproduzierbare Herstellung präziser Keilnuten mit festem Sitz.
