Jeu de broches type A

Der duMont Räumwerkzeugsatz Typ A ist eine kompakte Lösung zur Herstellung schmaler Keilnuten in bereits bearbeiteten Durchgangsbohrungen.

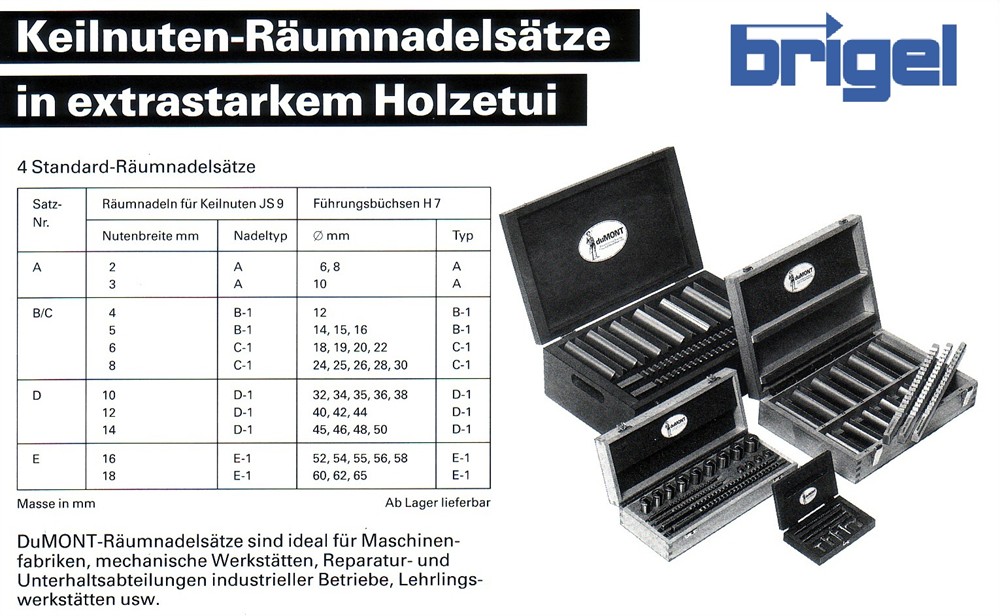

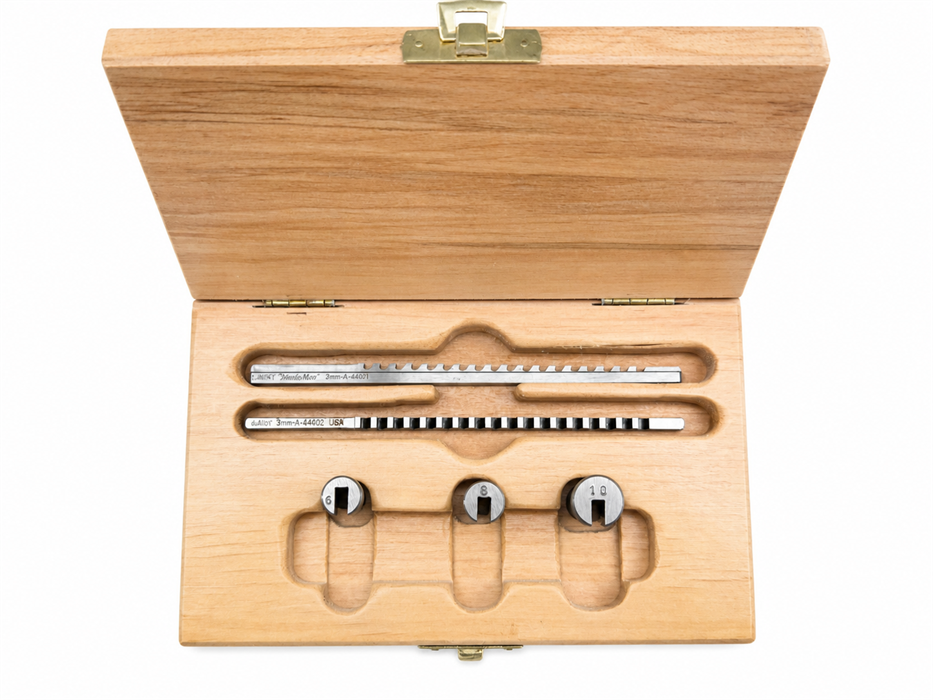

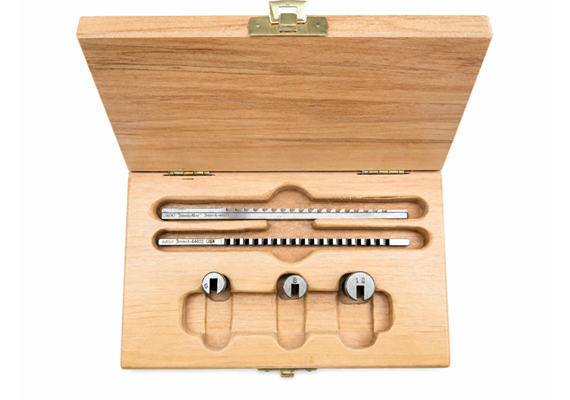

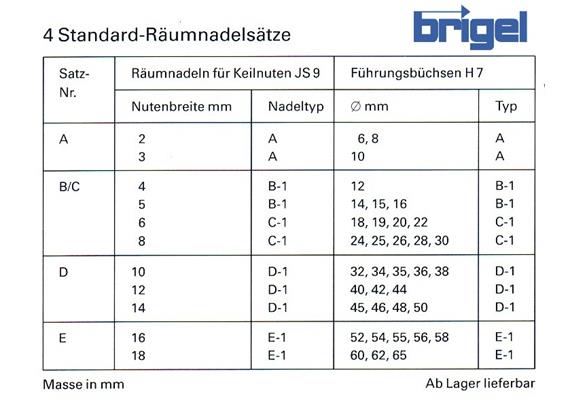

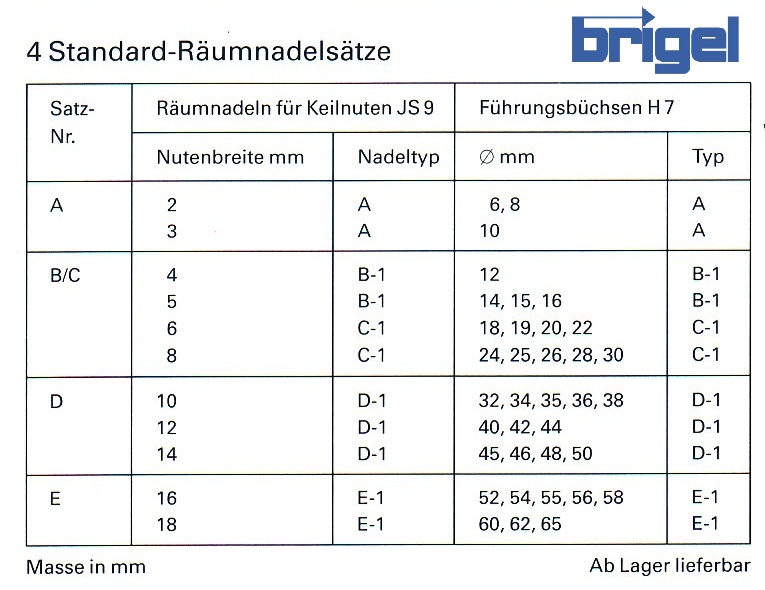

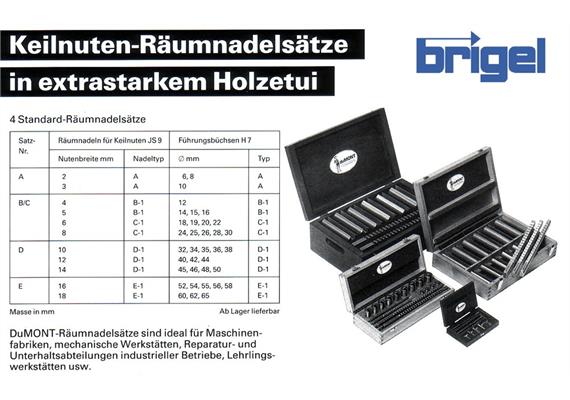

Er eignet sich besonders für kleinere Werkstücke und formschlüssige Welle-Nabe-Verbindungen, beispielsweise bei kleinen Zahnrädern, Riemenscheiben, Kupplungsnaben, Stellringen und weiteren Maschinenelementen. Der metrische Satz Typ A umfasst Räumnadeln für 2-mm- und 3-mm-Keilnuten sowie passende Führungsbuchsen für Bohrungen mit 6, 8 und 10 mm Durchmesser.

Damit lassen sich sechs Kombinationen aus Nutenbreite und Bohrungsdurchmesser bearbeiten. Die Räumnadeln bestehen aus HSS und verfügen über präzise geschliffene Schneidzähne für eine kontrollierte Spanabnahme.

Die Führungsbuchse wird in die Werkstückbohrung eingesetzt und führt die Räumnadel während des Pressvorgangs. Die Bearbeitung erfolgt mit einer geeigneten Handhebel- oder Hydraulikpresse. Abhängig von der Räumnadelgrösse und der erforderlichen Nuttiefe können Einlagen für weitere Räumvorgänge verwendet werden.

Eine stabile Werkstückauflage, die richtige Zuordnung von Räumnadel und Führungsbuchse sowie ein geeigneter Kühlschmierstoff unterstützen eine maßhaltige und saubere Bearbeitung.

Der duMont Räumwerkzeugsatz Typ A bietet Werkstätten und Fertigungen eine wirtschaftliche Lösung für die flexible und zuverlässige Herstellung kleiner Keilnuten.
