Räumwerkzeugsatz Typ E

Der duMont Räumwerkzeugsatz Typ E ist für die Herstellung grösserer Keilnuten in bereits bearbeiteten Durchgangsbohrungen ausgelegt.

Er eignet sich besonders für robuste, formschlüssige Welle-Nabe-Verbindungen an Bauteilen wie Antriebsnaben, Kupplungen, Riemenscheiben und grösseren Zahnrädern. Die Räumnadeln bestehen aus HSS und verfügen über präzise abgestufte Schneidzähne, die das Material gleichmässig und kontrolliert abtragen. Dadurch lassen sich masshaltige Keilnuten mit sauberer Oberfläche herstellen.

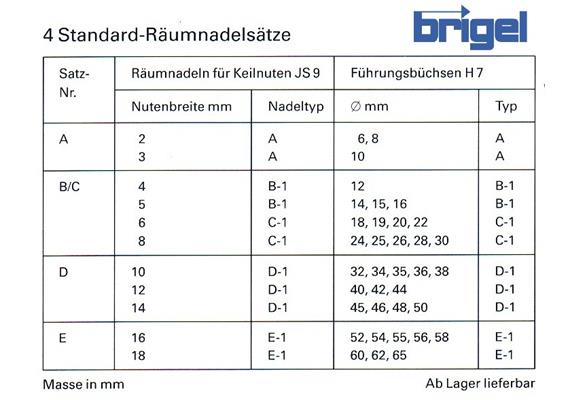

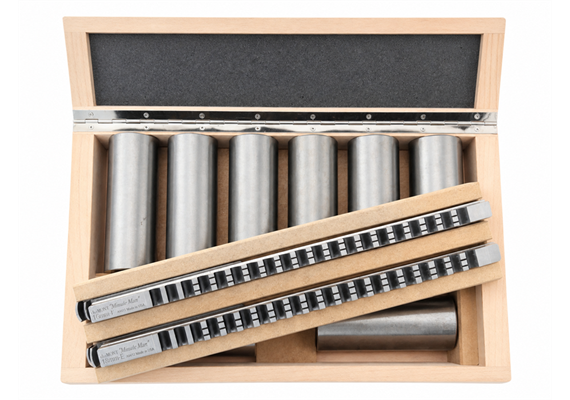

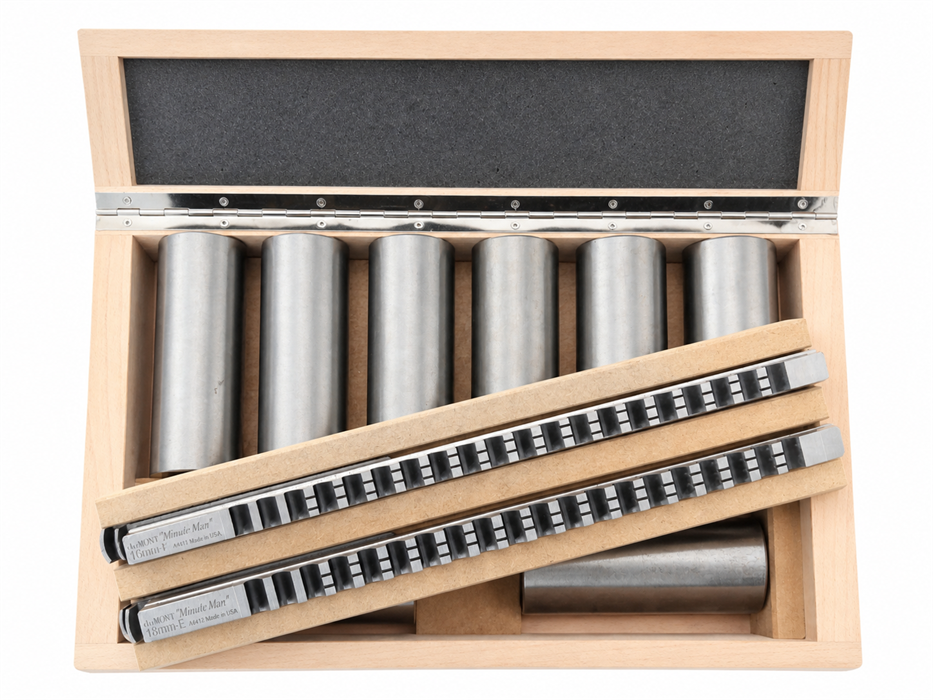

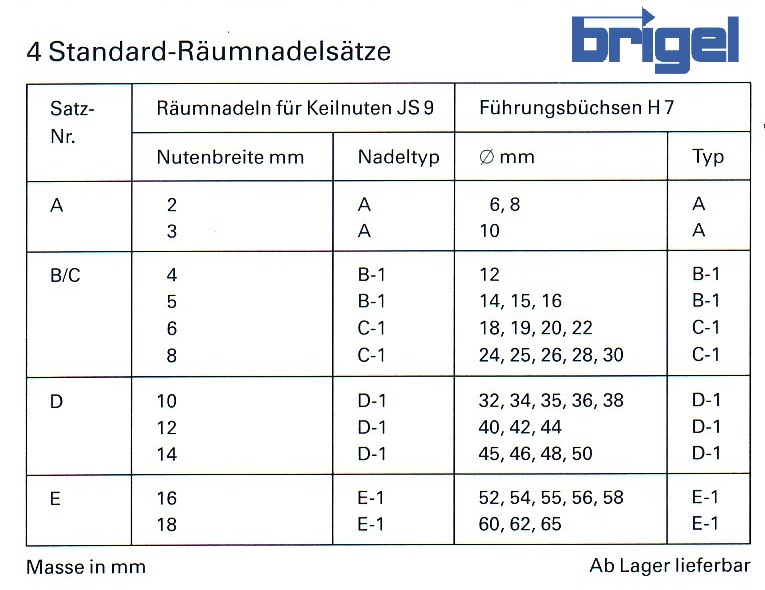

Der Satz umfasst Räumnadeln der Baugrösse E für Keilnutbreiten von 5/8″ und 3/4″ sowie passende Führungsbuchsen für unterschiedliche Bohrungsdurchmesser. Räumnadel und Führungsbuchse müssen immer derselben Baugrösse zugeordnet werden, damit die Räumnadel sicher und präzise in der Werkstückbohrung geführt wird.

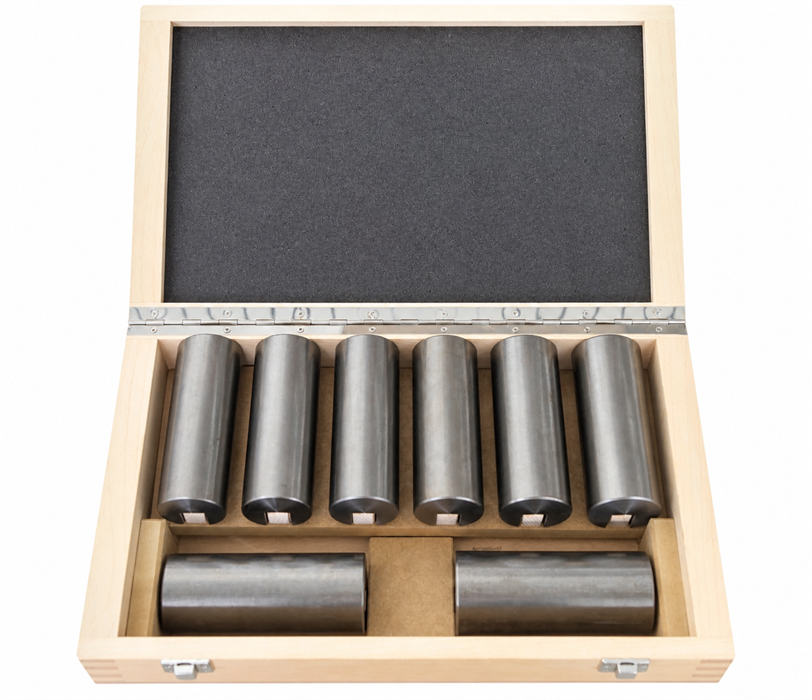

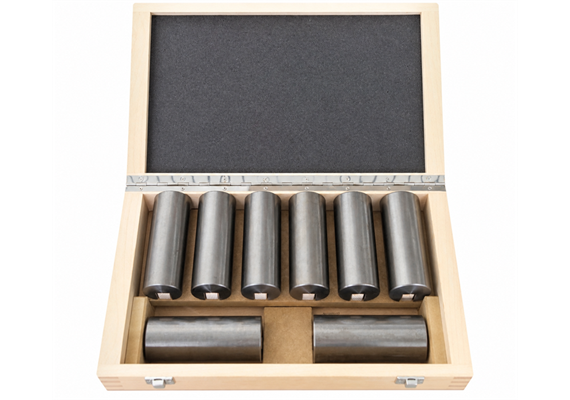

Die Führungsbuchse positioniert das Werkzeug während des Pressvorgangs und unterstützt eine genaue Ausrichtung. Je nach Nutenbreite und erforderlicher Nutentiefe erfolgt die Bearbeitung in mehreren Presshüben.

Einlagen werden zwischen Führungsbuchse und Räumnadel eingesetzt, um die Räumnadel nach jedem Räumvorgang anzuheben und die Keilnut schrittweise bis zur endgültigen Tiefe zu fertigen. Für die 5/8″-Ausführung sind vier Einlagen vorgesehen, für die 3/4″-Ausführung fünf Einlagen.

Für den Einsatz wird eine geeignete, ausreichend stabile Presse benötigt; bei diesen Keilnutgrössen ist eine Hydraulikpresse in der Regel zweckmässig. Eine stabile Werkstückauflage, die korrekte Zuordnung von Räumnadel und Führungsbuchse sowie ein geeigneter Kühlschmierstoff unterstützen eine hohe Bearbeitungsqualität und eine lange Standzeit der Schneiden.

Der duMont Räumwerkzeugsatz Typ E bietet eine zuverlässige und wirtschaftliche Lösung für Werkstätten, Reparaturbetriebe und kleinere Serienfertigungen mit grösseren Keilnutabmessungen im Zollsystem.
