Räumwerkzeugsatz Type E P9

Der duMont Räumwerkzeugsatz Typ E P9 ist für die präzise Herstellung grosser Keilnuten in bereits bearbeiteten Durchgangsbohrungen konzipiert.

Er eignet sich für robuste, formschlüssige Welle-Nabe-Verbindungen, beispielsweise an Kupplungen, Antriebselementen, Riemenscheiben, Zahnrädern und grösseren Maschinennaben. Die Ausführung ist für Keilnutbreiten von 16 und 18 mm erhältlich. Die P9-Toleranz der Nabennut nach DIN 6885 ermöglicht einen festen Sitz der Passfeder in der Nabe.

Die Räumnadeln bestehen aus HSS und verfügen über abgestufte, präzise geschliffene Schneidzähne. Sie tragen das Material beim Räumvorgang kontrolliert und gleichmässig ab und ermöglichen die Herstellung masshaltiger, genau zentrischer Keilnuten mit sauberer Oberfläche.

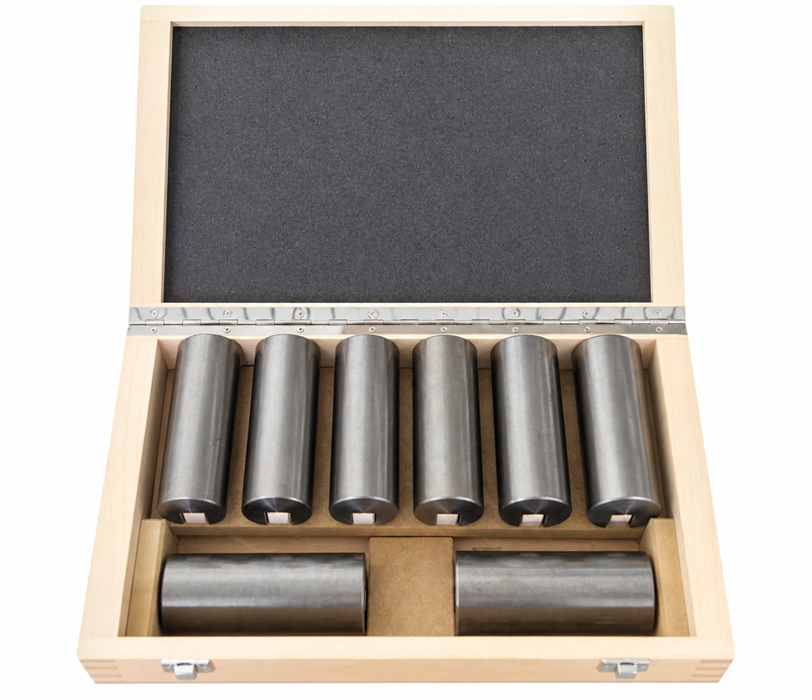

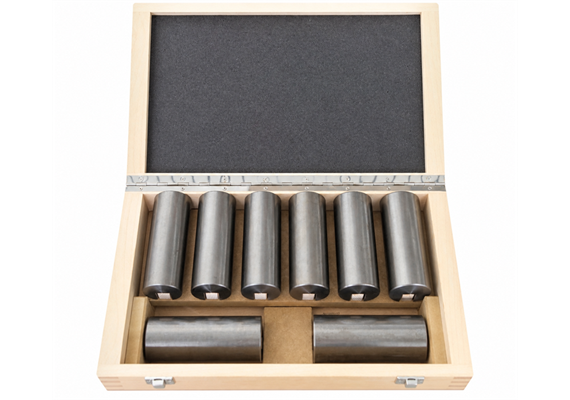

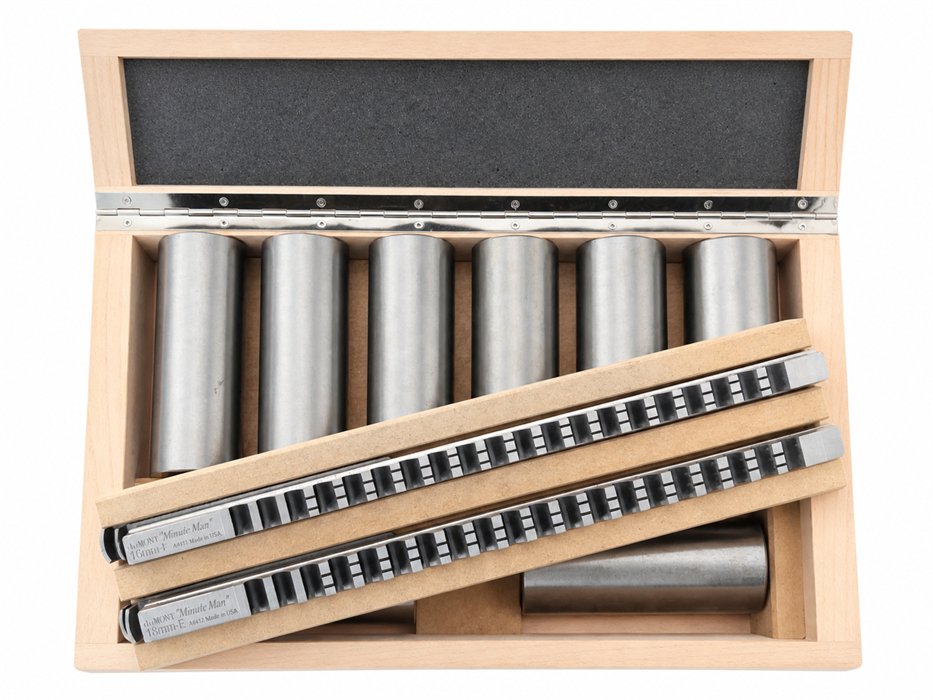

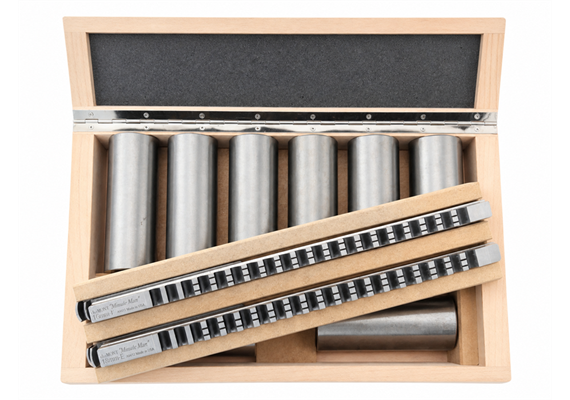

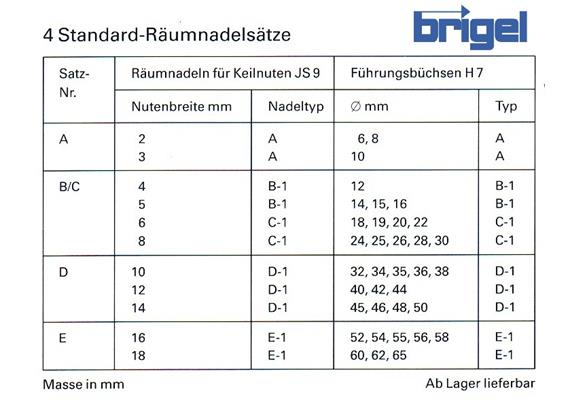

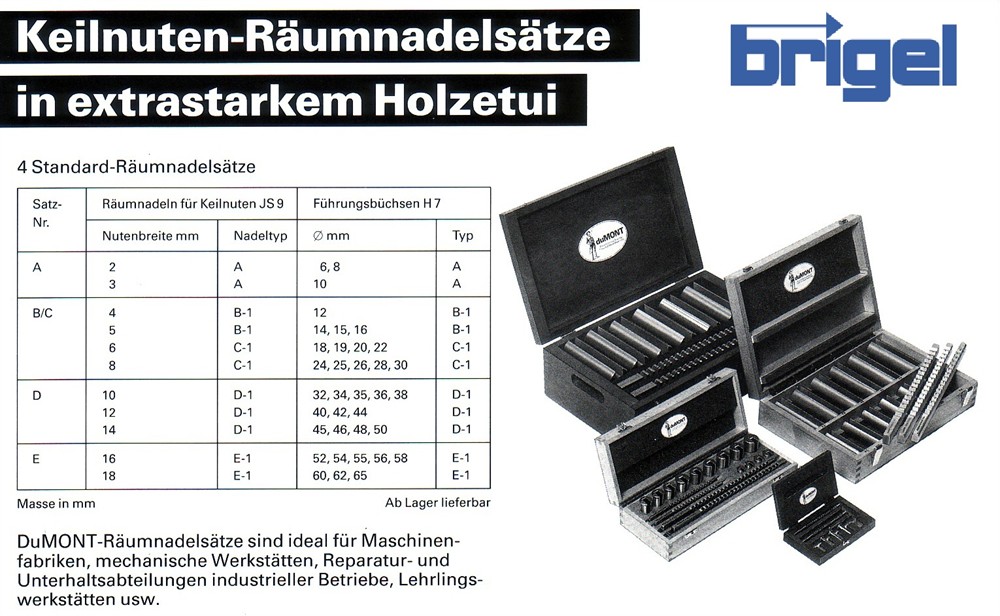

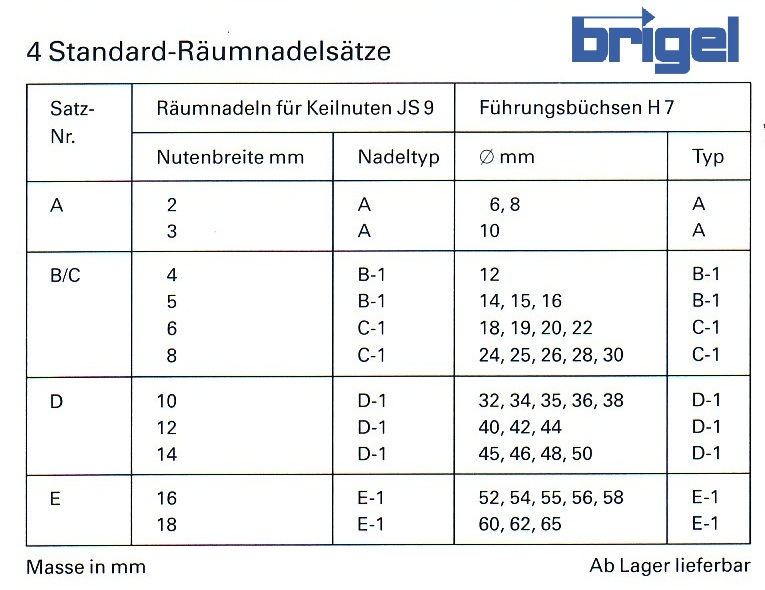

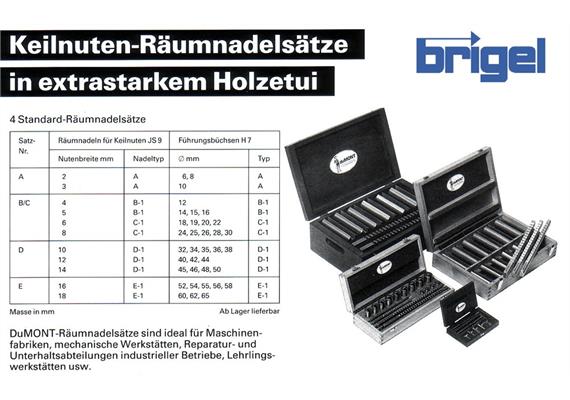

Der Satz kombiniert Räumnadeln der Baugrösse E-V mit passenden Führungsbuchsen für unterschiedliche Bohrungsdurchmesser. Räumnadel und Führungsbuchse müssen immer derselben Baugrösse zugeordnet werden, damit die Räumnadel sicher in der Werkstückbohrung positioniert und während des Pressvorgangs präzise geführt wird.

Je nach Keilnutbreite und erforderlicher Nutentiefe erfolgt die Bearbeitung in mehreren Presshüben. Einlagen werden zwischen Führungsbuchse und Räumnadel eingesetzt, um das Werkzeug nach jedem Arbeitsgang anzuheben und die Keilnut schrittweise bis zur endgültigen Tiefe zu fertigen. Für den Einsatz wird eine geeignete, ausreichend stabile Presse benötigt; bei grossen Keilnuten ist eine Hydraulikpresse in der Regel zweckmässig.

Eine stabile Werkstückauflage, die korrekte Ausrichtung der Räumnadel sowie ein geeigneter Kühlschmierstoff unterstützen eine hohe Bearbeitungsqualität und eine lange Standzeit der Schneiden.

Der duMont Räumwerkzeugsatz Typ E P9 ist damit eine zuverlässige und wirtschaftliche Lösung für Werkstätten, Instandhaltung und kleinere Serien, in denen grosse Keilnuten mit fester P9-Passung gefertigt werden sollen.
